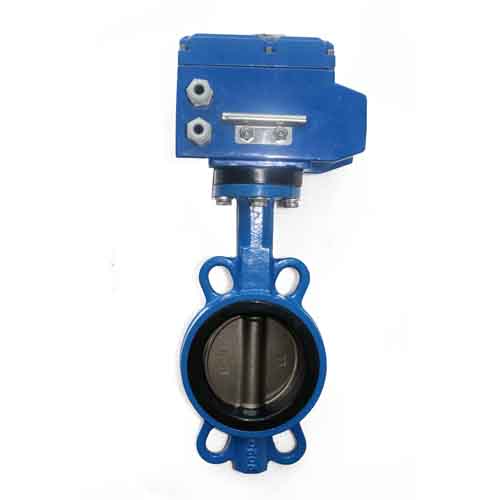

電動脫硫對夾蝶閥WD971X-10Q
價格
￥:0
￥0
所屬分類：脫硫閥門 >
產品型號：
產品規格：
發布時間：2017-4-28 9:30:46
推薦星級：★★★☆☆
產品詳情
脫硫蝶閥使用說明書
目 錄
1、用途
2、執行標準
3、主要外形尺寸
4、材料配制
5、產品特點
6、保存、搬運
7、安裝
8、一般故障及處理方法
9、售后服務承諾
1、用途
2、執行標準
3、主要外形尺寸
4、材料配制
5、產品特點
6、保存、搬運
7、安裝
8、一般故障及處理方法
9、售后服務承諾
使用前，請仔細閱讀本使用說明書，嚴格按照本說明書所規定的方法操作。
脫硫蝶閥采用中線型設計，其閥門主要結構由閥體、閥板、閥座、閥桿及傳動操作機械等部件組成，根據不同介質的物理化學特性,選用相應的耐高溫,耐低溫,耐腐蝕,耐光,耐老化材質;不同的組合可適用多種介質和不同溫度.可廣泛用于石油化工、冶金化肥、電力制藥，市政建筑、消防供暖、給水排水、污水處理等行業,特別是脫硫系統流體管線上作為調解和截流裝置使用。
1、設計與制造按AWWA-C540-80和GB/T12238的標準規定
2、結構長度按GB/T12221標準或按協議執行。
3、連接方式按GB/T17241.2、GB/T 9113
4、檢驗與試驗按GB/T13927或按協議執行。
|
公稱通徑 |
公稱壓力 |
試驗壓力 |
||
|
氣密 |
密封 |
強度 |
||
|
DN50-DN2000 |
0.6,1.0,1.6 |
0.6 |
1.1 |
1.5 |
3、主要外形
4、尺寸與材料配置
對夾式結構長度
|
DN |
D50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
102 |
114 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
L |
127 |
154 |
165 |
190 |
203 |
216 |
254 |
|
|
|
|
|
法蘭式結構長度
|
DN |
D50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
L |
229 |
267 |
292 |
318 |
330 |
410 |
470 |
|
|
|
|
|
|
閥體 |
球墨鑄鐵,WCB或其它由客戶決定 |
|
閥座 |
三元乙丙橡膠EPDM |
|
閥板 |
|
|
閥桿 |
2CR13, 2507,1.4529等由客戶決定 |
|
驅動裝置 |
由客戶決定 |
閥板材質可選：球鐵鍍鉻、球鐵襯尼龍、襯氟橡膠、304、316、316L、2205、2507 、1.4462、1.4529、C276等。工藝水、循環水，閥板材質一般用球鐵鍍鉻、304即可�？諝饣蚴茄趸諝庥们蜩F鍍鉻、304。但用于氧化空氣閥座要注意介質溫度，一般閥座用耐熱EPDM。漿液及廢水等含CL離子濃度高介質一般用2205、2507、1.4462、1.4529、C276。Cl離子濃度越高，閥板材質也要相應提高。一般介質為[Cl-]<30000mg/L的石灰石、石膏漿液或回收水，可使用雙相不銹鋼2507、2205; 30000mg/L< [Cl-]<50000mg/L的漿液回收水時可選用超級奧氏體不銹鋼1.4529、254SMO；[Cl-]50000～180000mg/L（PPM）的石灰石漿液和石膏漿液時可選用具有強耐腐蝕性能的Ni基合金C276.
5、產品特點
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
6、保存、搬運
1、保存
如果閥門在安裝之前需要存放一段時間，則應存放在原始交貨時所用的包裝箱內，保存位置應在一個干凈干燥的室內，蝶閥在儲存中應保持5%的開度，防止在不使用時對橡膠產生大的擠壓，造成老化。
2、搬運
閥門在搬運過程中，必須保證加工面，閥座和內外表面不受損害。搬運過程中必須采取鉤住、捆綁或其他安全可靠的搬運方式，警告：吊裝過程中，繩索絕不可系在驅動器上或除閥體之外的其他零部件上，應確保繩索能足夠承擔閥門的重量，防止繩索斷裂，造成不必要的損害。
7、安裝
安裝前仔細閱讀本說明書
1、安裝前檢查
1.1、小心地將閥門從包裝中取出，注意不可對閥門造成任何影響使用的損害
1.2、檢查閥門是否訂單的要求，檢查閥體,密封面,閥桿，手輪，連接尺寸等是否完好或正確，檢查閥門能否開關到位，檢查有無違反操作的情況。
1.3、檢查管道是否干凈，確保安裝管道干凈，管路需要有自動補償功能，避免法蘭密封面產生過大的密封比壓，影響閥門使用壽命和可靠性，對夾蝶閥必須采用蝶閥專用法蘭。
2、安裝
2.1、必須在管道法蘭焊接完畢并冷卻到常溫后，才能將閥門安裝于管線上。否則，焊接產生的高溫將破壞襯里材料。
2.2、法蘭的焊接表面必須經過處理，去除影響質量的因數，比如焊渣、毛刺、不必要的損壞與變形等。
3、注意事項
3.1、不可以使用閥門作為管線的支撐裝置。
3.2、安裝期間，要注意相鄰管道定位正確。
3.3、安裝期間的搬動與操作必須按照本說明書執行。
3.4、操作過程必須遵守國家相應的法律法規。
8、一般故障及處理方法
|
故 障 情 況 |
原 因 |
排 除 方 法 |
|
內漏 |
密封處有污物 |
清除污物 |
|
蝶板或密封圈磨損或損壞. |
修整或更換 |
|
|
閥軸處滲漏 |
O型密封圈磨損或損壞 |
更換O型密封圈 |
9、售后服務承諾
我公司的宗旨：質量，用戶至上。公司設立有售后服務的專門機構，如果您對我公司的產品質量提出什么問題，我們將竭盡全力為您服務。保證讓您滿意。歡迎廣大新老客戶使用我們的產品。
1、如用戶確有需要，在產品調試過程中，我公司可安排專人到位指導調試。
2、質保 壹 年，終身維修
3、質保期內，實行三包（包修、包換、包退）。在無人為損壞或操作不當的情況下，出現質量問題，由我公司負責免費維修，若維修不好則保證更換，若更換還未解決質量問題則保證退貨；
4、超過質保期限：我公司負責終身維修，零配件成本費用由用戶承擔；
5、我公司為用戶提供全天售后服務。接到電話，2小時內作出反應（主要是應對方案），市內用戶4～8小時內派人上門檢修，外地用戶雙方協商后，我方48小時內趕至用戶現場或以雙方約定為準。
